过电压抑制柜

一、概述
    在中性点非有效接地的3～35kV电网中，除雷电过电压外，由单相间歇性弧光接地及谐振引起的过电压最为频繁，且有较高的幅值和较长的持续时间，对电气设备的绝缘造成积累性损伤。
    目前，限制弧光接地过电压的主要措施仍是将电网中性点经消弧线圈接地。但消弧线圈并不能限制间歇性弧光接地过电压，甚至因消弧线圈的存在，电弧重燃可能在恢复电压最大时刻发生，使弧光接地过电压幅值更高。消弧线圈不能补偿接地电流中的高频分量和有功分量，高频性的间歇电弧接地故障不能消除。实际运行经验也证明，在中性点经消弧线圈接地的3～35KV电网中，由弧光接地和谐振引发的事故时有发生。
    TST-GY过电压抑制装置就是为了迅速消除电力系统中弧光接地及谐振给电气设备带来的危害而研制的产品。

二、产品功能
    TST-GY过电压抑制装置适用于3～35KV中压电力系统，该产品广泛适用于3～35KV中性点不接地、中性点经消弧线圈接地或中性点经高阻接地的电力系统，能对上述系统中的各类过电压加以限制，并且能够准确选出系统的接地故障线路，有效地提高了上述系统的运行安全性及供电可靠性。

三、产品特点
    1、能将各类过电压限制到较低的水平，使因过电压引起的绝缘事故大为减少；
    2、其消弧和限制过电压的机理与电网电容电流的大小无关，因而其保护性能不受电网运行方式的改变和电网扩大的影；
    3、原来按设计规范要求应安装消弧线圈的系统可以不再安装，而且其限制弧光接地过电压的功能比装设消弧线圈更好、更完善；
    4、使这类电网中金属氧化锌避雷器（MOA）发生爆炸的几率大为减少；
    5、系统无需再配置专用的消谐装置，而其效果更好；

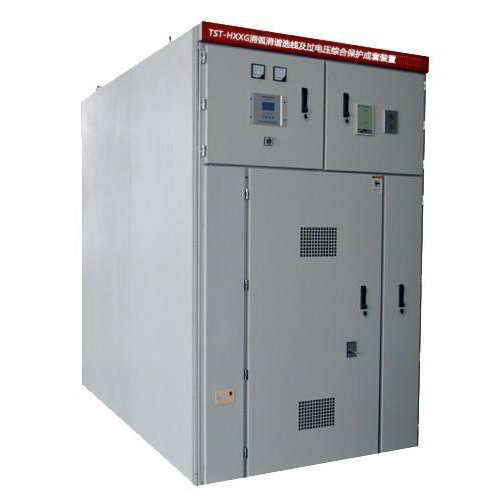

    6、整个装置与PT组成一台高压开关柜，结构简单，体积小，安装调试方便，适用范围广。
